Konfigurasi AP Unifi dan Server Controller
NETWORKING UBIQUITI
Hello, Kali ini saya akan memberi tutorial bagaimana cara setting AP Unifi dan Server Controller. Unifi merupakan salah satu produk AP indoor yang sudah mendukung dual band atau dual frekuensi yaitu 2,4 GHz dan 5GHz. Selain itu keunggulan produk ini adalah jangkauan yang lumayan luas, dapat menampung jumlah client yang banyak dan bisa membawa bandwidth dengan ukuran hampir 1Gbps. Dengan keunggulan tersebut saya rasa Unifi sangat cocok digunakan pada jaringan kelas menengah dan keatas, seperti pada kantor perusahaan, mall dsb.
Agar dapat digunakan Unifi memperlukan sebuah PC yang bertindak sebagai controller. Jadi Semua konfigurasi mulai dari ssid, password, ip address dsb dilakukan pada server controller tersebut bukan di AP Unifi itu sendiri.
Sebelum melakukan konfigurasi berikut alat dan bahan yang diperlukan dalam konfigurasi topologi jaringan kali ini :
1. 1 buah AP Unifi
2. 1 buah RB 941
3. Kabel UTP
4. 1 buah switch dengan jumlah pin per interface 8
5. 1 PC untuk inform unifi ke controller
6. 1 PC untuk server controller (Sudah terinstall java dan aplikasi unifi controller)
Setelah alat dan bahan sudah siap maka berikut langkah-langkah untuk konfigurasi AP Unifi dan Server Controller.
1. Pertama lakukan buat perencanaan topologi jaringan, pada tutorial kali ini saya membuat topologi seperti gambar dibawah.
Konfigurasi IP Address Pada Server Controller
2. Kedua, konfigurasi IP address untuk server controller sesuai dengan ketentuan topologi jaringan
Inform atau Mengarahkan AP Unifi ke Server Controller
3. Langkah ketiga adalah inform unifi ke server controller. Ada 2 opsi yang dapat digunakan untuk inform yaitu menggunakan aplikasi unifi discovery dan via ssh, anda dapat memilih salah satu opsi tersebut. Berikut caranya
- Opsi kedua adalah menggunakan aplikasi Unifi discovery, install terlebih dahulu aplikasinya. Lalu hubungkan PC anda ke switch yang mengarah ke AP Unifi dan pastikan ip address pc satu network dengan ip address ap unifi. langkahnya buka aplikasi unifi discovery lalu akan muncul device unifi dengan status Pending maka klik manage kemudian pada kotak set inform isikan http://ip-server-controller:8080/inform dengan Action:Set-inform lalu Apply. Jika berhasil maka device tersebut akan hilang dari aplikasi unifi discovery.
- Opsi kedua adalah inform via ssh, syarat pertama adalah pastikan ap unifi sudah mendapatkan ip dan anda harus ip unifi tersebut. Buka aplikasi untuk remote ssh unifi dan login menggunakan username:ubnt dan password ubnt. dan ketikan command dibawah
mca-cli
set-inform http://ip-server-controller:8080/inform
Adopt AP Unifi di Server Controller
4. Setelah di inform maka ap unifi akan masuk kedalam server controller. Buka dulu aplikasi unifi controller pada server, kemudian buka web browser dan ketikan alamat https://ip-server-contoller:8443. Lalu login menggunakan username dan password yang telah diset saat proses penginstalan.

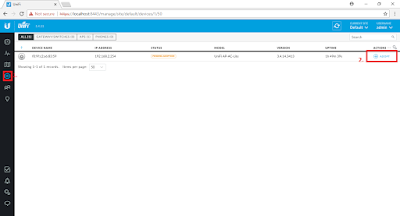

5. Setelah berhasil login adopt device unifi, klik menu Device (Icon AP Unifi), lalu akan muncul device unifi dengan status PENDING ADOPTION maka selanjutnya klik ADOPT. Proses adopt memang cukup lama sekitar 2 - 4 menit, tunngu status berubah mulai dari Adopting > Provisioning dan Connnected
6. Jika berhasil adopt maka status device berubah menjadi CONNECTED
Konfigurasi SSID dan password wifi
7. Langkah berikutnya adalah konfigurasi SSID dan password untuk wifi, klik menu Setting (Icon roda bergerigi) > Wireless Network > CREATE NEW WIRELESS NETWORK
8. Pada kotak CREATE NEW WIRELESS NETWORK isikan informasi tentang wifi mulai dari SSID dan Password. Klik Save untuk menyimpan
Name / SSID = (Isikan nama yang akan digunakan sebagai SSID wifi)
Enable this network = (Centang apabila anda mengaktifkan SSID ini pada AP)
Security = (Pilih protocol keamanan yang anda inginkan)
Security key = (Isikan password yang akan digunakan untuk client yang terhubung ke AP)
Tahap Uji Coba
9. Jika sudah konfigurasi SSID maka coba hubungkan client ke ssid yang telah kita buat
10. Cek apakah client mendapat ip address sesuai dengan alokasi yang berikan
Demikianlah konfigurasi AP Unifi dan Server Controller, perangkat unifi merupakan ap dengan mode bridge jadi tidak bisa mengalokasikan ip tanpa ada router di atasnya. Jadi anda perlu sebuah router seperti mikrotik dsb untuk mengatur alokasi ip address.
